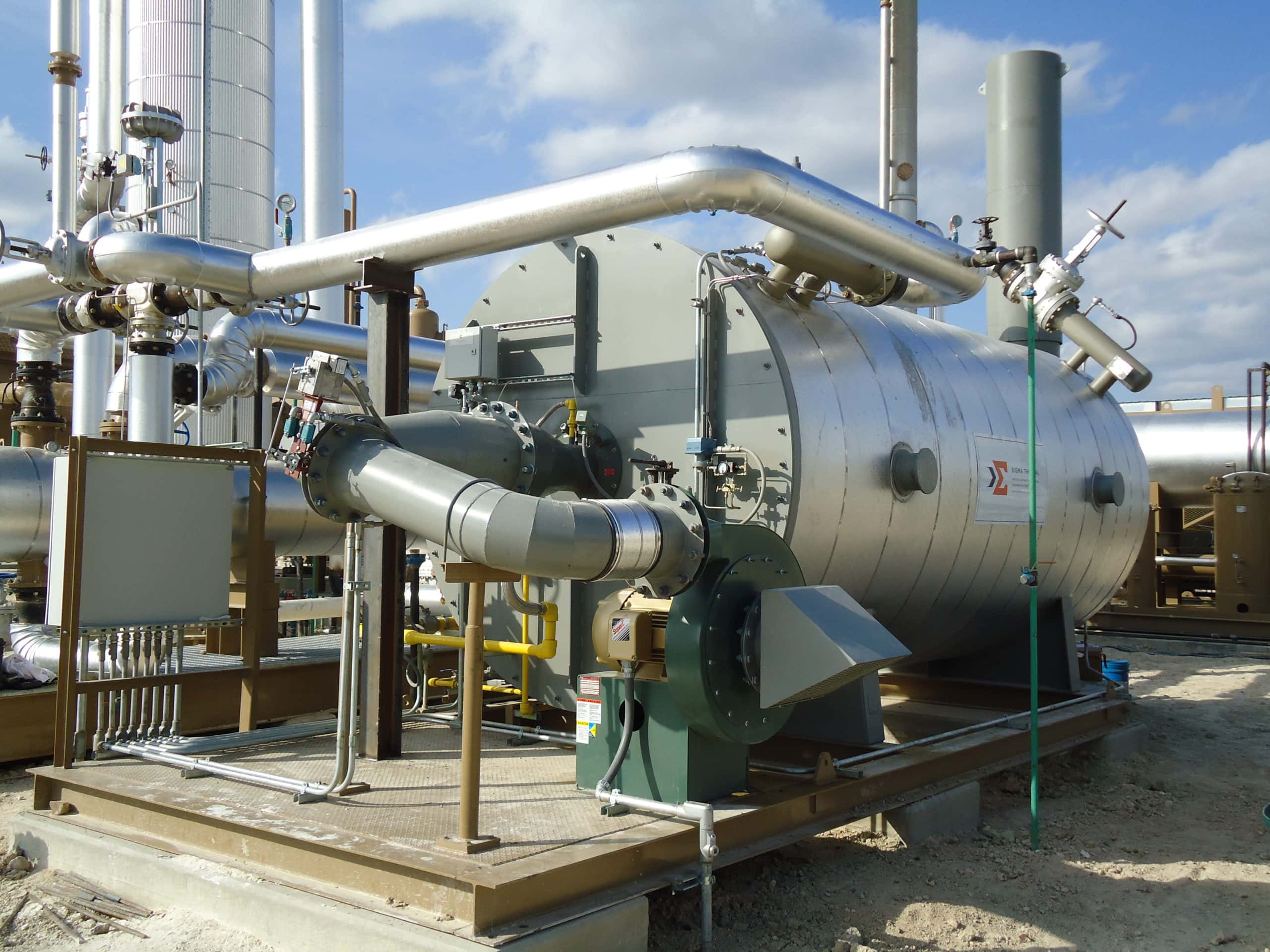

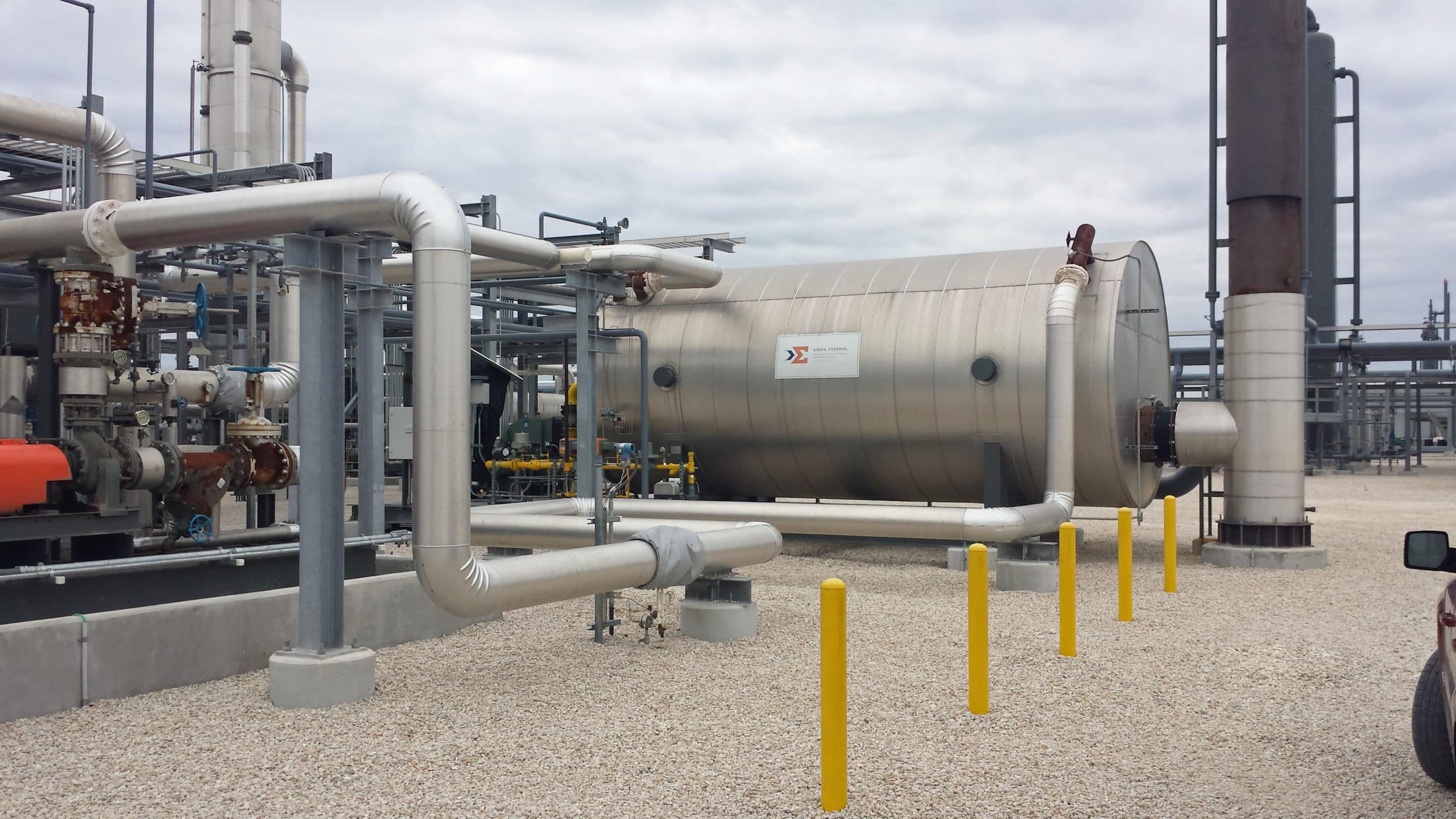

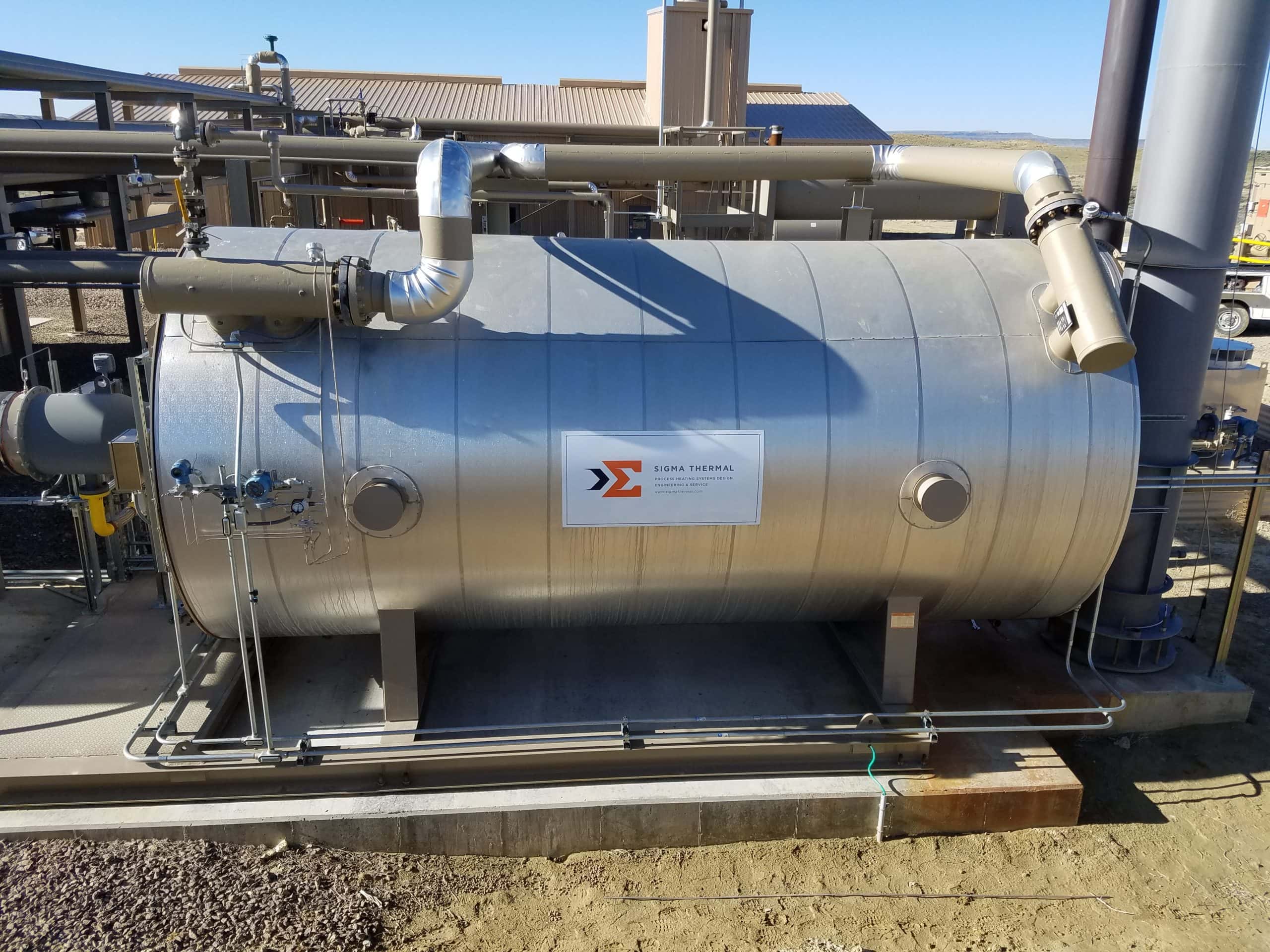

Sistemas de Fluido Térmico

Sigma Thermal ofrece varios tipos de calentadores de fluido térmico, así como sistemas completos de fluido térmico.


Un sistema de fluido térmico es más que un simple calentador, y todos los componentes del sistema deben funcionar juntos para un buen rendimiento.

El calentamiento por fluido térmico, es un tipo de calentamiento indirecto en el que se calienta un fluido de transferencia de calor de fase liquida y es bombeado hasta los usuarios de dicha energía térmica dentro de un circuito cerrado. Aceite térmico, glicol, y agua son medios comunes de transferencia térmica. La línea de productos HC de Sigma Thermal ofrece dos tipos de sistemas de transferencia por fluido térmico paquetizados, el HC-1 y el HC-2. En caso de requerimientos específicos, ofrecemos diseños especiales. Para recibir nuestra ayuda y decidir cual es la adecuada para su proyecto, no dude en contactarse con nuestros ingenieros.

Opciones de Calentador de Fluido Térmico

SHOTS Sistemas de Fluidos Térmicos Eléctricos

Aplicaciones Típicas

  • Calentamiento de Tanques
  • Calentamiento en la succión
  • Calentamiento del recipiente del reactor
  • Ebullidores de Procesos
  • Calentamiento de Placas de Presión/Prensa
  • Hornos y Freidoras
  • Calentamiento de Gas Natural
  • Calentamiento de Recipiente Encamisado
  • Generadores de vapor indirecto
  • Calentamiento de liquido en línea
  • Calentamiento de Gas en línea
  • Moldes térmicos
  • Calentamiento de Petróleo
  • Calentamiento de Rodillos
  • Calefactores para Edificios
  • Autoclaves



Opciones de Fluidos Térmicos

Aceite Térmico

Los aceites térmicos permiten a los usuarios operar a temperaturas elevadas (de hasta 600F/316ºC con aceites térmicos orgánicos y 800F/427ºC con ciertos sintéticos) en condiciones de muy baja presión. Debido a la baja presión con la que se trabaja y a las propiedades de los aceites térmicos, la mayoría de los calentadores se fabrican de acuerdo a la norma ASME Sección VIII y típicamente no es requerida la operación de personal con licencia para operación de calderas.

Diversas personas alrededor del mundo se refieren a este tipo de sistemas con distintos nombres. Los nombres calentador de aceite térmico, sistema de aceite térmico, ebullidor de aceite térmico, calentador de fluido térmico, sistema de fluido térmico, calentador de “hot oil”, sistema de “hot oil”, ebullidor de “hot oil” generalmente todos se refieren al mismo sistema de transferencia en fase liquida de circuito cerrado. Notar que es usual se utilicen los términos ebullidor de aceite térmico o ebullidor de fluido térmico a pesar de que la mayoría de los sistemas no involucran ningún tipo de vaporización.

Sistemas de Calentamiento Agua-Glicol

Gracias a sus óptimas propiedades termodinámicas y fisicoquímicas, el agua es un medio de transferencia térmica ideal. Circuitos cerrados de agua caliente sistemas de soluciones de glicol en fase liquida son ambos una excelente opción para procesos de calentamiento indirecto de hasta aproximadamente 300F/149ºC. Ya que el agua es usada en un circuito cerrado sin alimentación directa de una fuente de agua externa, estos calentadores a se fabrican típicamente de acuerdo a la norma ASME Sección VIII y no es requerida la operación de personal con licencia para operación de calderas. También pueden fabricarse de acuerdo a la norma ASME Sección I cuando requerido.

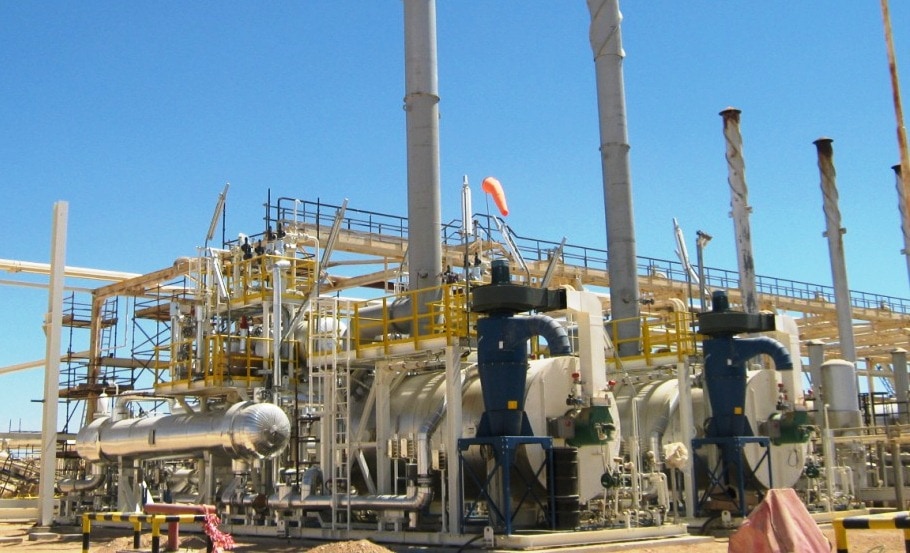

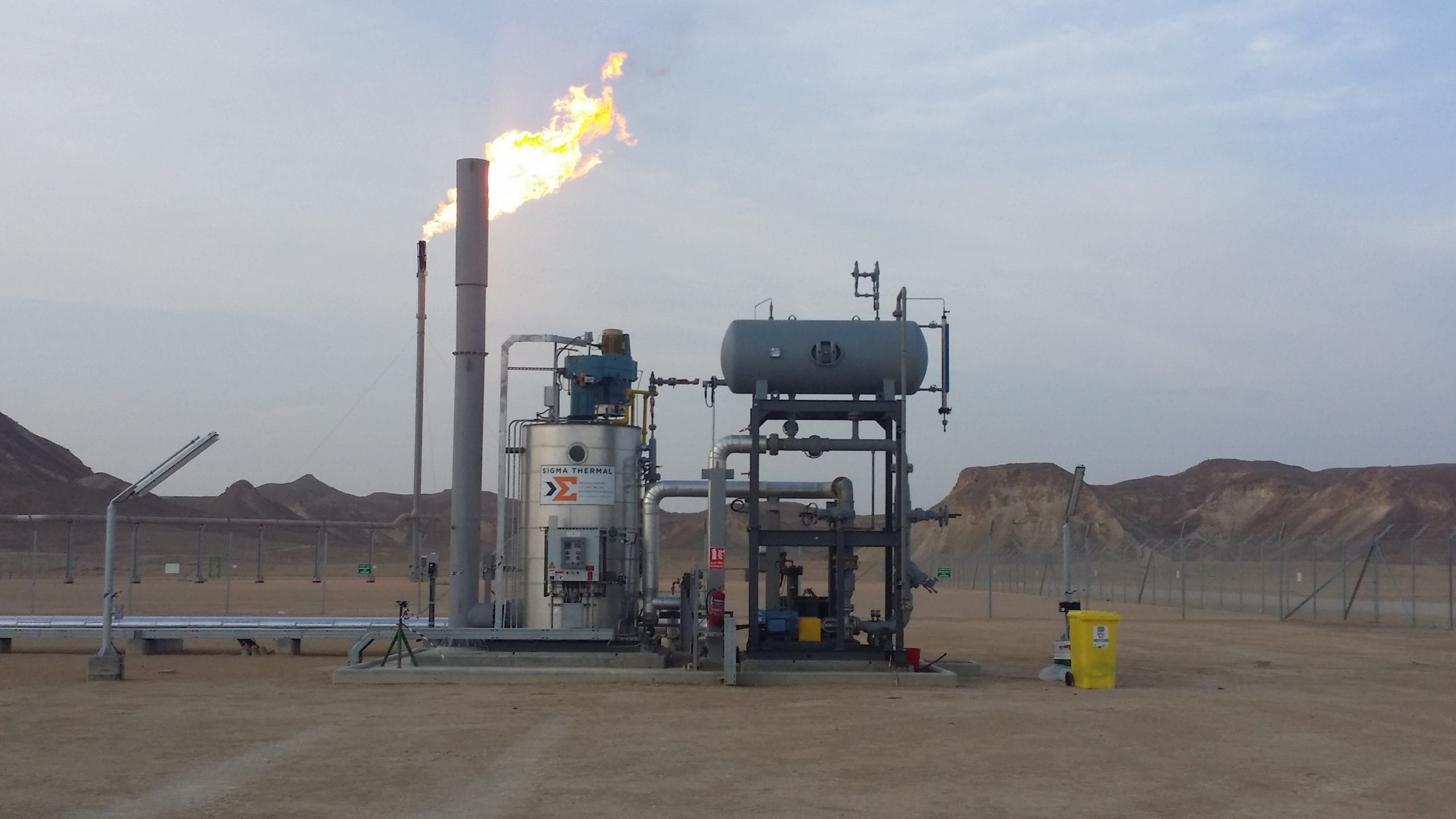

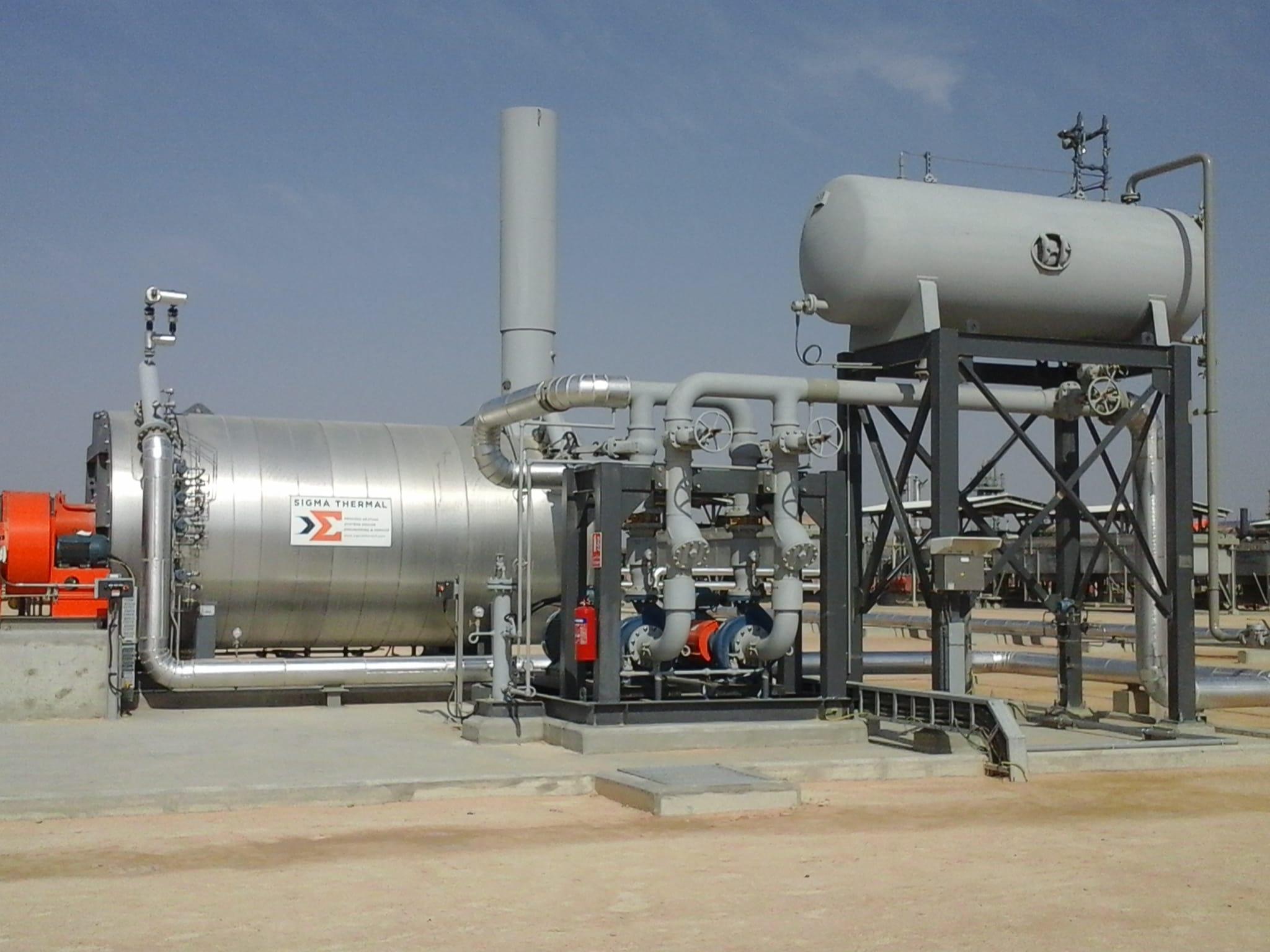

Sistemas Completos de Fluido térmico y Personalizados

Para necesidades especificas de los clientes, Sigma Thermal ofrece calentadores de fluido térmico y sistemas completos de fluido térmico especialmente diseñados. Con un amplio rango de idoneidad, Sigma termal puede crear un sistema completo para sustentar cualquier aplicación.

Ejemplos
  • Vaporizador Dow A/Therminol VP-1
  • Patines paquetizados de bombas
  • Patines paquetizados de Control de Temperatura
  • Tanques y Recipientes
  • Chimeneas
  • Escaleras y Plataformas de acceso
  • Trenes de Combustible y Manifolds de válvulas

Economizadores

Puede ser difícil obtener altas eficiencias en los sistemas de fluido térmico con el calentador solamente, debido a las altas temperaturas de operación asociadas a estos sistemas. Sigma Thermal ofrece una amplia variedad de economizadores para lograr los requerimientos de proceso, incrementando su eficiencia térmica y disminuyendo su costo de operación.

Consumidores típicos de calor residual
  • Pre calentadores del aire de combustión
  • Agua de alimentación de calderas
  • Eyectores de vapor
  • Generadores ORC
  • Calefacción de edificios
  • Pre calentadores de agua de lavado
  • Calentamiento de procesos en general
